 Montage antieke Winchester Model 1892

10-02-2021
De aanschaf van een antieke Winchester Model 1892.
Enige jaren geleden werd een Winchester Model 92
aangeschaft. Het betrof een "snelle" aanschaf omdat de prijs redelijk was, de eigenaar geld nodig had en er dus gewoon snel vanaf wilde. Het wapen bekeken, betaald en meegenomen en thuis een plek aan de muur gegeven. Ja, dat kan natuurlijk gewoon met een artikel 18 (vrijgesteld) wapen. Let wel op de proefmerken en het serienummer, deze moet aan bepaalde eisen voldoen anders is het wapen niet vrijgesteld!
Aangezien het Coronavirus alles heeft veranderd, ook de vrijetijdbesteding, leek het ons het beste om het wapen nu aan te pakken. Er is altijd wel iets aanwezig wat niet bevalt en dat kan nu mooi onderhanden genomen worden. Er is nu zat tijd voor de thuishobby, dus waarom niet?
Wat hebben we toentertijd aangeschaft? Dat willen we u eerst laten zien.

Een prachtig historisch geweer voor aan de muur, daar werd in eerste instantie dit wapen voor aangeschaft.

Wat technische gegevens.
Dit Winchester Model 1892 geweer uit bouwjaar 1895 heeft een 24 inch octagonale loop en is uitgevoerd in kaliber .38-40 WCF.
Het wapen is keurig compleet en de inscriptie is scherp en correct. Het metaal is deels kaal maar dat is door gebruik en oudheid en niet door schuren of andere bewerkingsvormen. De boutjes zien er goed uit, het vizier is origineel, het houtwerk is prima en de loop is aan de binnenzijde top. Al met al een prima wapen om te zien en misschien ook een goede basis voor een sportwapen.
De opmerkelijke lezer zal direct zien dat dit model Winchester, door de firma Rossi is gebruikt als voorbeeld voor hun replicalijn.

Het wapen ziet er dus goed uit maar we kopen niet enkel wapens om naar te kijken, uiteindelijk moeten ze ook doen waarvoor ze gemaakt zijn en dat is schieten. En juist een niet- topmodel is daar beter geschikt voor dan een prachtexemplaar.
Heeft u de keuze, gebruik dan het mindere exemplaar voor de schietsport en laat het topmodel in ere aan de muur pronken.
Enkel op deze wijze voorkomen we dat alle zeldzame wapens op den duur verdwijnen in de sport en wegslijten. Wat weer resulteert in flinke prijsstijgingen voor hetgeen overblijft en dat zou jammer zijn.
Wat ons ook opviel was het feit dat het wapen dan wel goed repeteert maar dat de haan niet altijd blijft staan na deze actie.
Na sluiten van de hevel gaat de haan soms keurig mee naar voren in de ontspannen stand. Zo hoort dat niet en moet later nader bekeken worden. In een ander hoofdstuk gaan we deze storing uitvoerig behandelen.

Maar eerst gaan we het wapen strippen en zien of verder alles compleet en technisch OK is.
Als er mee geschoten gaat worden is het juist verstandig om eerst alles grondig te controleren en eventueel te repareren.
Daarna monteren we het op juiste wijze en zullen we ook met het wapen gaan schieten. Deze montage wordt volledig hieronder behandeld met ruim wat foto's om het duidelijk te maken.
De tekst is tevens voorzien van originele Amerikaanse benamingen van onderdelen. Deze staat tussen haakjes achter het onderdeel.

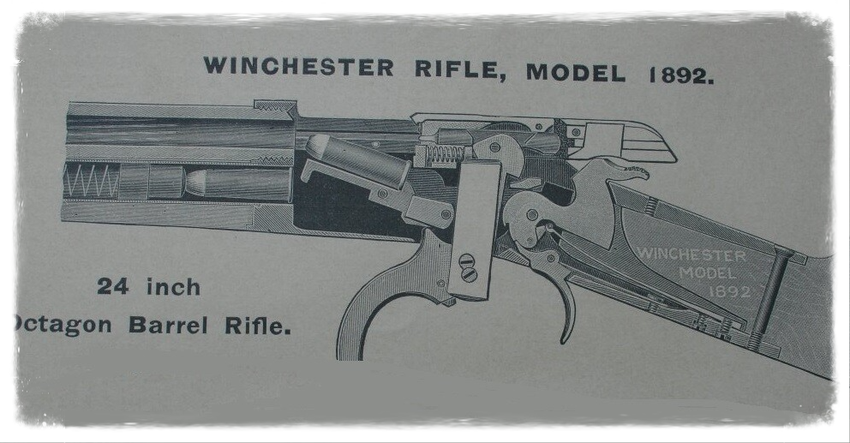

Voordat we beginnen een doorsnede van het bewuste wapen.

Een Winchester Model 92 heeft net zoals een Model 86, twee grendelblokken in de kast geschoven.
Het is een Browning ontwerp in opdracht van Winchester.

Montage volgorde.
Alle onderdelen zijn schoon gemaakt en met perslucht droog geblazen. Voor een goede foto was dit nodig maar direct daarna zijn de onderdelen natuurlijk voorzien van bescherm- en smeerolie.

Plaats het voorhout (forend) in de voorzijde van de kast en druk deze aan.

Het voorhout past strak in de kast. Vergeet bij montage niet om dit hout ook aan de binnenzijde te beschermen.

Schuif de bevestiging voor de eindkap (forend cap) van het voorhout in de zwaluwstaart welke onderaan de loop is aangebracht.

Een mooie oplossing om een voorhout en eindkap te monteren. Dit onderdeel heet een "forend tip tenon".

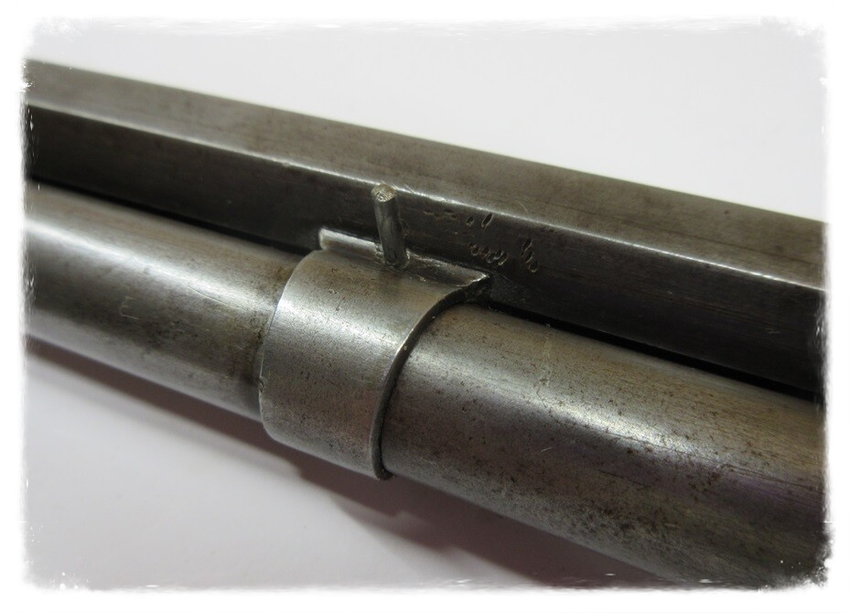

Een andere oplossing is een loopband maar deze klemt op de loop en is daardoor altijd iets ongunstiger.
Maar wat is beter? Een stukje uit de loop frezen voor de zwaluwstaart of een loopband plaatsen?

Plaats de eindkap in positie en zet de twee boutjes nog niet geheel vast.

De eindkap en de twee bevestigingsboutjes.

Een camera laat meer zien dan ons oog vaak ziet. En zeker als het wapen al 126 jaar oud is, komen allerlei sporen naar boven.
Deze eindkap is meerdere keren van het wapen afgenomen gezien de sporen rondom het gat.

Schuif de magazijnbuis (magazine tube) eerst door de houder onder de loop (magazine tube hanger) verder door naar achteren.

Vergeet de binnenzijde van de magazijnbuis niet te behandelen.
Vaak is er aanslag te vinden en eventueel ook lichte vliegroest of erger.

Steek de magazijnbuis door de eindkap en het voorhout heen, in de kast. Let op, de magazijnbuis zo positioneren dat dat de uitsparing in de buis overeen komt met het gaatje in de houder onder de loop.

Wacht totdat de buis in positie is gebracht en draai dan de boutjes (forend tip screws) van de eindkap vast.

Plaats de pin in het gat en tik aan met een drevel.

Alleen intikken van de pin (magazine ring pin) als de buis exact is gepositioneerd.

En ook hier zijn wat kleine beschadigingen zichtbaar van een niet zo nauwkeurige werker.
Let op, ondersteun het wapen tijdens intikken van de pin.

Plaats de aanbrenger (magazine follower) op de magazijnbuisveer (magazine spring) en druk deze aanbrenger in de magazijnbuis.

Vergeet niet de aanslag (vuil) op de veer weg te nemen.

Druk de veer geheel aan en plaatst de einddop (Magazine plug). Zet direct daarna het kleine boutje (magazine plug screw) in positie en draai aan.

Het magazijn is weer aangebracht, op naar de volgende stap, het monteren van de laadklep (loading gate of Nelson gate).

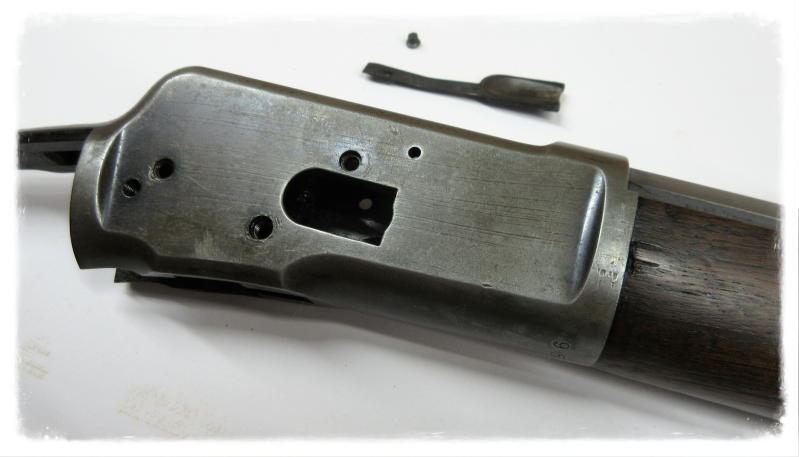

De laadklep (loading gate) in de kast monteren, het boutje (spring cover screw) indraaien en vastzetten.
Let op, dit gat ligt in het verlengde van de laadklep naar achter toe.

De laadklep is van verenstaal, dus een extra veer is niet aanwezig.

Het bladveertje met oog in de linker patroongeleider (cartridge guide) steken en als geheel voor het gat positioneren. Let op, de linker patroongeleider is aan de voorzijde voorzien van een “cartridge stop”.

Plaats de linker patroongeleider in positie en gebruik eventueel een pincet. Let op de veer (cartridge stop spring) welke erachter is geplaatst. Hulp van een dreveltje voor de geleiding is welkom. Zet daarna het boutje (cartridge guide screw) vast.

De juiste stand van de veer zoals hij wordt geplaatst in de linker patroongeleider. Het bladveertje wordt achter de cartridge stop en in de patroongeleider gestoken. De veer komt zo tegen de kast van het wapen te liggen.

Een oplettend WLASSH lid en tevens lever action liefhebber had een foutje ontdekt in de beschrijving tijdens het restaureren van zijn Winchester Model 1892. De (inmiddels verwijderde) afbeelding liet het bladveertje zien maar dan in verkeerde positie.
We hebben dit natuurlijk direct in de praktijk getest want dit kan natuurlijk altijd voorkomen.
Vreemd genoeg is er weinig verschil te bemerken, het wapen functioneert naar behoren.
Maar technisch gezien klopte het niet en moet het veertje worden gemonteerd zoals hieronder wordt aangegeven.
De veerspanning en beweging van de cartridge stop werken nu echt optimaal.

De tip van de bladveer wordt ingestoken achter de lip van de cartridge stop.
De holle kant van de veer komt aan de zijde van de kast.

Zicht op de kast na het vastzetten van de linker patroongeleider.

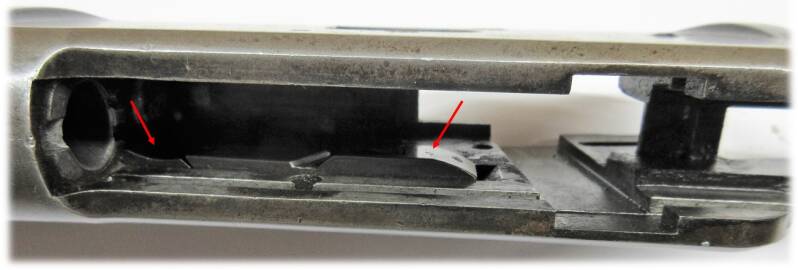

Zo ligt de patroongeleider in de kast. De twee rode pijlen geven de voor- en achterzijde van de linker patroongeleider aan.

Plaats de rechter patroongeleider (cartridge guide) met behulp van een pincet, in positie tegen de kast en zet het boutje vast.

Zicht op de kast na vastzetten van de rechter patroongeleider.

De patroondrager (carrier) schuin van onder, geheel naar voren in de kast schuiven.

Let op, de plunjer (carrier stop) welke aan de zijkant van de patroondrager zit kan in een schroefdraadgat vallen.
De twee boutjes (carrier screws) van de patroondrager plaatsen en vastzetten.
Dit zijn de laagste schroefdraadgaten in de zijkant van de kast.

Van boven duidelijk te zien, de rechter patroongeleider en de patroondrager in bovenste stand.

De montage van de slede- afsluiter (Breech bolt).
De slede- afsluiter moet eerst voorzien worden van alle onderdelen, dan pas kunnen we hem als geheel in de achterzijde van de kast van het wapen schuiven. Eerst plaatsen we de slagpin (firing pin). Schuif de slagpin aan de achterzijde in de afsluiter en plaats de borgpin (firing pin retaining pin) en tik deze voorzichtig aan.
De foto van deze handeling is nog niet aanwezig en zal later ingevoegd worden.
We gaan door met het plaatsen van de patroontrekker (extractor).

De lange patroontrekker, welke aan de bovenzijde van de afsluiter (top eject) wordt geplaatst is van verenstaal,
dus ook hier is geen extra veer aanwezig. Vastzetten geschiedt middels een dwarspin.

Het voorste gat is voor de patroontrekker, deze wordt nu ingetikt. Het achterste gat is voor borgen van de slagpin.

Montage van de uitwerper (ejector).

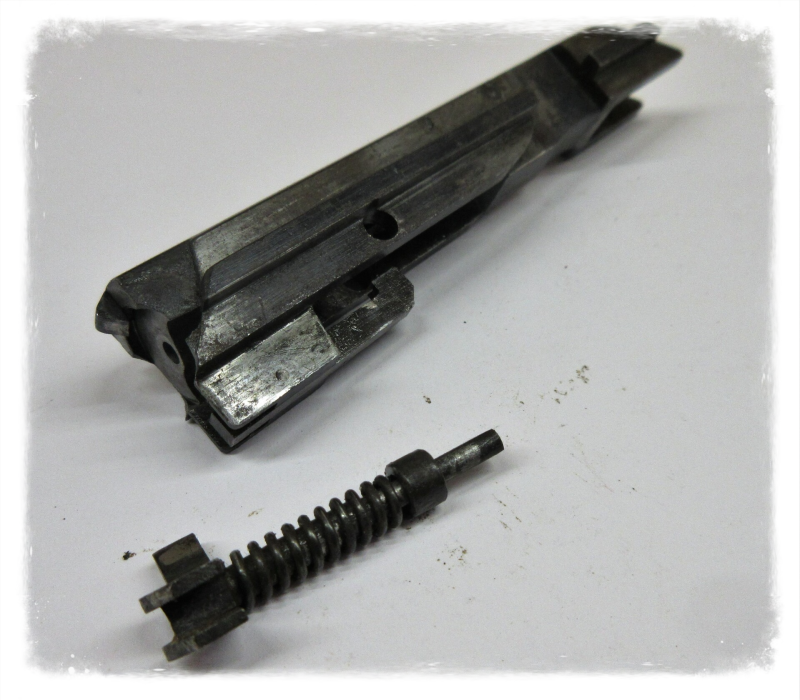

Plaats de veer en het busje over de ejector en steek het geheel in de kop van de afsluiter. Let op, deze ejector wordt later in positie gehouden door de lever pin.

De veer (ejector spring) over de as van de uitwerper schuiven en vervolgens het busje (ejector collar). Dan dit als geheel in de kop van de afsluiter steken. Let op de uitsparing in de as van de ejector! Hier schuift straks de koppelpin van de hevel langs.

De kop van de afsluiter na plaatsen van de uitwerper. Dit onderdeel is los ingeschoven (kan er ook zo weer uitvallen) en wordt later pas op zijn plek gehouden door de hevel- koppelpin.

De afsluiter kan nu als geheel vanaf de achterzijde in de geleiding van de kast van het wapen worden geschoven. Druk de afsluiter geheel naar voren en plaats eventueel een grendelblok (locking block) in het wapen. Dan blijft de slede- afsluiter keurig op zijn plek.

Verwijder het grendelblok en open voorzichtig de afsluiter. Duw daarna de patroondrager geheel naar beneden toe en sluit de afsluiter weer.

Grendelblok uitnemen en afsluiter iets open zetten. Let op de ejector! Deze wordt nog steeds niet geborgd.

Zodra het grendelblok is uitgenomen en de afsluiter iets is opengezet, dan kan de kop van de hevel (lever) worden ingebracht.

Plaats de kop van de hevel vanaf onder in de onderzijde van de afsluiter. Duw vervolgens de afsluiter dicht en plaats het grendelblok weer. Plaats de koppel- hevelpin (lever/bolt connecting pin) vanaf de linkerzijde in de kast (bovenste gat) en blokkeer de pin tegen uitvallen door indraaien van de bout (lever pin cover screw).

De kop van de hevel met de koppelpin (lever/bolt connecting pin) en de borgbout (lever pin cover screw).

De hevel is geplaatst en verbonden met de afsluiter, nu enkel nog de borgbout (lever pin cover screw) plaatsen.

Plaats de twee grendelblokken (locking blocks).
Het linker grendelblok is te herkennen door de aanwezige dubbele gaten, voor de koppelbout (locking bolt pin) en de bout voor de bevestiging/borging (locking bolt pin screw). Let op, het bovenste gat is voor het plaatsen van de koppelpin. Deze pin heeft wel een sleuf- boutkop maar is glad uitgevoerd. En de kop heeft een kleine uitsparing waar later de borgbout tegenaan drukt.
Het onderste gat is voor het indraaien van de borgbout.

De twee grendelblokken zijn op de juiste wijze ingeschoven en nog net zijn boven het wapen te zien, de bout en de koppelpin.

Druk de koppelpin (locking bolt pin) met sleuf- boutkop in beide grendelblokken en de uitsparing van de hevel. Positioneer de boutkop zoals aangegeven op de foto. Draai daarna de kleine borgbout (locking bolt pin screw) in het onderste gat en zet vast.

Het vordert al aardig en het einde nadert. Nu is het tijd om de ondergreep (lower tang) compleet te maken. Deze wordt straks als een geheel in de onderzijde van de kast geschoven.

De ondergreep (lower tang) in onderdelen op tafel. De bladveren zijn nog in uitstekende conditie. En ook de schroefdraad van zowel boutje als gat is in goede conditie.

Plaats de trekker (trigger) in positie in de ondergreep en tik de borgpin (trigger pin) voorzichtig aan.

Monteer de bladveer (trigger spring) van de trekker in de ondergreep en zet het boutje (trigger spring screw) vast.

Trekker en bladveer gemonteerd in de ondergreep.

De ondergreep van achter in de sleuven van de kast schuiven en licht aantikken met een rubber hamer.
Dit is meestal een strakke passing.

Neem de bout van de haan (hammer) en pas deze. Zodra de bout (hammer screw) makkelijk ingestoken kan worden, dan is de positie van de ondergreep goed.
Plaats daarna direct de haan in de kast en zet vast met de bout. Deze bout is tegelijktijdig ook de bevestiging van de ondergreep. Indrukken van de trekker zal de montage van de haan vergemakkelijken.

Plaats de haan in de kast en zet vast met de bout Deze bout is tegelijktijdig ook de bevestiging van de ondergreep. Indrukken van de trekker zal de montage van de haan vergemakkelijken.

Koppel de haan- bladveer (mainspring) aan de haan door deze aan de achterzijde van het scharnierende koppelstuk in te haken. Plaats de bladveer in positie, dus evenwijdig in lijn met de ondergreep. Bij deze montage is het scharnierende koppelstuk (hammer stirrup) niet los geweest van de haan. De conditie was prima en dan is het zinloos om deze te demonteren.

De haan en de bladveer zijn aan elkaar gekoppeld. De bladveer is nog niet op spanning gezet omdat de bout nog niet is aangedraaid. En ook de kleine stelbout (mainspring strain spring) is niet aangedraaid. Deze kan later naar wens worden ingedraaid.

De bladveer aandraaien gaat het beste als de hevel is gesloten. Maar dan kunnen we er niet bij. Juist en dat is lastig. Het beste is dan ook om de hevel iets open te zetten, een klein steeksleuteltje te nemen en een geschikte schroefbit. De schroefbit aandrukken en met het sleuteltje de bout aandraaien. Dat werkt prima. De bout (mainspring screw) goed aandraaien.
Controleer de lijn van de veer met de ondergreep, deze moet evenwijdig lopen. Is er een afwijking ontstaan, de bladveer iets zijwaarts op maat duwen. Geef daarna de stelbout een hele lichte voorspanning.
Rest ons nog een ding en dat is het plaatsen van de kolf.

Plaats de kolf en schuif deze rechtstandig tussen onder- en bovengreep. Klop voorzichtig aan en steek de bevestigingsbout (rear tang sight screw) van boven door de bovengreep. Draai de bout stevig aan.

Maar wat nu met die storing?
Natuurlijk is deze door ons  opgelost maar we behandelen het nu niet in dit document. Dat leest niet makkelijk en niet ieder heeft een dergelijke storing in het wapen. De storing en de oplossing worden in een apart hoofdstuk op de site geplaatst, onder de rubriek "Storingen". Zodra gereed koppelen we deze hoofdstukken direct aan elkaar.
