Henry klein kaliber lever action geweer Model H001.
Eindelijk wat over een Henry geweer. De wapens van dit merk gaan we steeds meer zien op de schietbanen en dat is logisch, het zijn prima werkende geweren en accuraat. Daarnaast geeft de fabriek een degelijke garantie en is de onderdelenvoorziening goed geregeld. Waarom dan niet nieuw kopen en kiezen voor dit Amerikaanse product?
Hieronder plaatsen we een beschrijving van de demontage en de montage van het klein kaliber H001 geweer. Tevens zal onder het schrijven een downloadbare versie komen te staan. Dit samen met de fabrieksfilm van het model moet voldoende zijn voor de sportschutterts om het wapen geheel te kunnen demonteren. We hopen zo weer wat service te kunnen bieden aan de lezers en liefhebbers van dit lever action geweer.

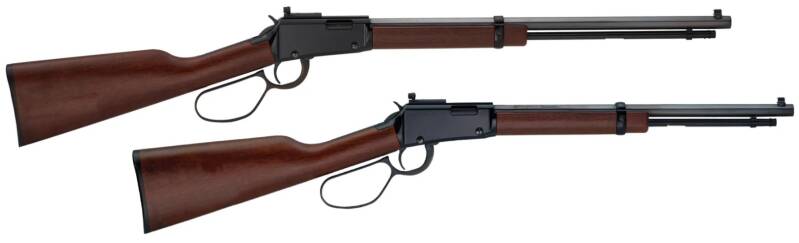

H1 Tracker Rifle & Carbine in .22 long rifle en .22 Magnum.
Deze foto is zo van de website van Henry Repeating Arms gehaald.
De WLASSH heeft toestemming gekregen van de sales manager van Henry om materiaal te gebruiken.

Henry Model H001

Demontage

• Controleer met de loop in veilige richting of het wapen leeg is.
• Plaats het wapen op een beschermde zachte ondergrond.
• Neem een bakje met vakverdeling voor de onderdelen.
• Draai de bout van de kolf los en neem deze uit. Leg het geweer op de zijkant neer en schuif de kolf (buttt stock) naar achteren toe eraf.
• Draai de vier boutjes (cover screws) van de kast- afdekking (receiver cover) los, twee links en twee rechts. Let op, er zijn speciale ringen (washers) onder deze boutkoppen geplaatst.
• Span de haan (hammer) volledig en schuif de kast- afdekking recht naar achteren van de kast af.
• De afsluiter (bolt) optillen en uit het wapen nemen.
• Vanaf de linkerzijde van de kast, rechtsboven de as (pin) van het vergrendelblok (locking bar) uitdrukken. Neem het vergrendelblok uit het wapen.
• Pak met een pincet de veer (locking bar spring) en neem deze uit de kast.
• De haan volledig ontspannen. Let op, deze kan nu veel verder naar voren toe scharnieren. De haanveer en geleiding (hammer mainspring en guide rod) kunnen uitgenomen worden.
• De haan voorwaarts laten staan en de as van de haan (hammer pin) uitdrijven.
• Druk de as van de trekker (trigger pin) uit. Let op er is aan de voorzijde van de trekker een kleine veer (spring) aanwezig. De veer is vaak goed ingevet om te voorkomen dat deze uit de trekker valt.
• De as van de hevel (lever pin) uitdrukken en de hevel (lever) uitnemen.
• De patroondrager (carrier) uitnemen door twee boutjes los te draaien. Zodra de boutjes zijn uitgenomen zal de patroondrager naar boven toe opveren. Let op, er is een veer aanwezig in de bodem van de patroondrager en een klein busje (tube).
• De opvoerhevel van de patroondrager (carrier feed lever) van de steun (stud) afnemen. Let op hoe hij is geplaatst.


Om een goede indruk te krijgen is het handig om ook de fabrieksfilm van de demontage van dit wapen te bekijken. Samen met de hierboven beschrijving is demonteren prima te doen.

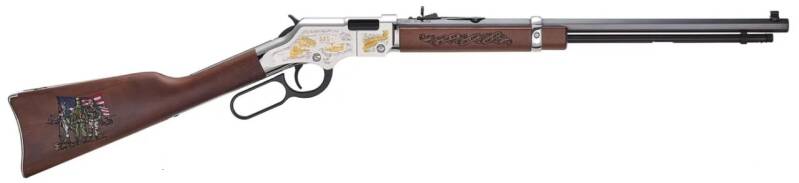

Spirit of the Corps
250th Anniversary Tribute Edition.

Henry Model H001

Montage

• Wat vet plaatsen op de steun (stud) en de opvoerhevel (feed lever) plaatsen in positie. Let op, deze in de verticale positie laten staan.
• Steek de Patroondrager (carrier) over de opvoerhevel (feed lever) en plaats het busje (tube) met de ronde dichte kant eerst in het gat van de patroondrager. Plaats de veer in het gat en in het busje.
• Scharnier de patroondrager naar voren in de kast en zorg dat de gaten van de boutjes overeenkomen. Plaats de twee verzonken kop boutjes in de schroefgaten en draai licht vast. Eenmaal in goede positie deze goed vastdraaien.
• Plaats de hevel in positie in het wapen. Deze zal dan lichtelijk iets openstaan.
• Plaats de as (lever pin) terug. Deze kan met de hand ingedrukt worden. Controleer of de hevel goed werkt.
• Breng de trekker in positie en let op de kleine veer. De veerzijde eerst voorzichtig inbrengen en daarna de trekker uitlijnen met het gat.

• Plaats de as van de trekker (trigger pin) en beweeg de trekker om te kijken of alles naar behoren werkt.
• Breng de haan (hammer) in positie in de kast en lijn uit met het gat en druk de as (hammer pin) in het gat.
• De geleidestang van de veer (guide rod) en haanveer (hammer mainspring) in elkaar zetten. Iets vet smeren op deze delen. Zorg dat de haan volledig naar voren staat en sluit de hevel (lever).
• Steek de geleidestang (guide rod) in het gat aan de achterzijde en druk de voorzijde in de haan. Span de haan en  breng de delen in juiste positie.

• De vergrendeling (locking bar) in het wapen steken. Let op, het is beter om het wapen rechtop te zetten.
  Druk eerst de veer in positie en plaats dan de vergrendeling onder de hevel, met de steun (stud) aan de linkerzijde. Druk daarna de achterzijde van de vergrendeling naar beneden op de veer en lijn uit. Daarna de as van het grendelstuk (locking bar pin) met de hand indrukken.
• Haal de hevel heen en weer om te zien of alles naar behoren werkt.
• Met de hevel iets open kan de afsluiter (bolt) geplaatst worden. Schuif de afsluiter in positie en druk de hevel dicht.
• De haan spannen en de kast- afdekplaat (receiver cover) aan de voorzijde schuin op de kast schuiven. Daarna de achterzijde onder de haan steken en in positie brengen en aansluiten.
• Monteer de vier boutjes terug in positie. Let op de ringen! Draai eerst weinig aan en later goed vastzetten.
• Schuif de kolf voorzichtig in positie terug en plaats de kolfbout. Draai deze vast.
