Demontage Smith & Wesson Model 625-4

30-06-2022
Door Joop Nieuwenhuijzen en Robert Teske

De WLASSH is een kenniscentrum voor meer dan alleen lever action wapens.
WLASSH leden maar ook lezers in het land stellen vragen aan het bestuur aangaande lever action wapens.
Zonder arrogant te worden, we zijn de eerste en enige originele lever action vereniging en
overkoepelend orgaan van Nederland en dan verwacht men wat van je.
H
erhaaldelijk worden vragen gesteld over herlaadproblemen en lever action wapens maar langzamerhand krijgen we ook steeds meer vragen over andere wapentypen.
Men waardeert ons kennelijk om de kennis die in huis is.
Ben je een keer goed op weg geholpen voor je geweer dan is het niet meer dan logisch om de WLASSH ook andere zaken voor te leggen. "Misschien kan men ons op dat gebied ook helpen", zal de gedachte zijn.

En men heeft gelijk, WLASSH leden schieten niet alleen met lever action wapens maar met een grote diversiteit aan wapens. De WLASSH heeft veel wapentechneuten in de gelederen met heel veel ervaring en die zijn graag bereid om hun kennis met u te delen. Deze in jaren opgebouwde ervaring kan van pas komen voor andere schutters.
Een artikel over een ander type wapen is dan ook een extra aanvulling voor het vergroten van de algemene kennis. Zie het maar als een extra service.


Demontage S&W revolver Model 625-4
In dit artikel demonteren we een Smith & Wesson Model 625-4 in kaliber .45 ACP.
Dit is een speciaal model revolver dat regelmatig wordt gebruikt door fabrieksschutter Jerry Miculek.
De 625 kwam in 1988-1989 op de markt en niet als versie 625-1 maar direct als 625-2. Vaag maar waar.
De 625-4 kwam in 1993 op de markt. De gehele range liep t/m versie 625-11 in 2005. later kwam er nog een 625-JM uit, een speciaal model ontwikkeld door en voor Miculek, de fabrieksschutter van Smith & Wesson.
Het wapen is uitgebracht in twee kalibers en wel .45ACP en .45 Colt.

Jerry Charles Miculek is een 67 jarige Amerikaanse professionele snelheids- en wedstrijdschutter.
En al jaren in dienst van de Smith & Wesson fabriek.

In 1999 brak Jerry Miculek een wereldrecord  door binnen 3 seconden, 12 schoten te lossen met een Model 625.
Er werd tijdens de reload gebruik gemaakt van zogenaamde full moon clips, een speedloader waar de patronen vast in geklikt zitten en die mee het wapen in gaat. Klik hier voor de film.

Exact eenzelfde model wapen maar met een rubberen greep gaan we strippen en onder de loep nemen. En met "we" bedoelen we de technische redactie van de WLASSH en wapenspecialist Joop Nieuwenhuijzen
Voor de demontage gebruiken we het bitset van Brownells. Het typenummer van het bit wordt aangegeven en tevens de mm- maat daarachter vermeld.

Smith & Wesson Model 625-4 in kaliber .45 ACP en met een 5 inch loop.
Het cijfer "6" geeft aan dat het om een stainless model gaat.

1- Rubberen Hogue greep (rubber mono grip black) verwijderen.
Smith & Wesson heeft door de firma Hogue een greep laten maken met het logo van de wapenfabrikant erin gedrukt.
Verwijder met bit 300-6 (7.5 x 1,3 mm) de onderste bout (grip screw) van de rubberen greep en trek deze naar onder van het wapen af. Buig de bevestigingsclip (stirrup) open en neem deze van het frame af.
Extra informatie:
Het serienummer van het wapen staat ook in de onderzijde van het greepstuk gedrukt.

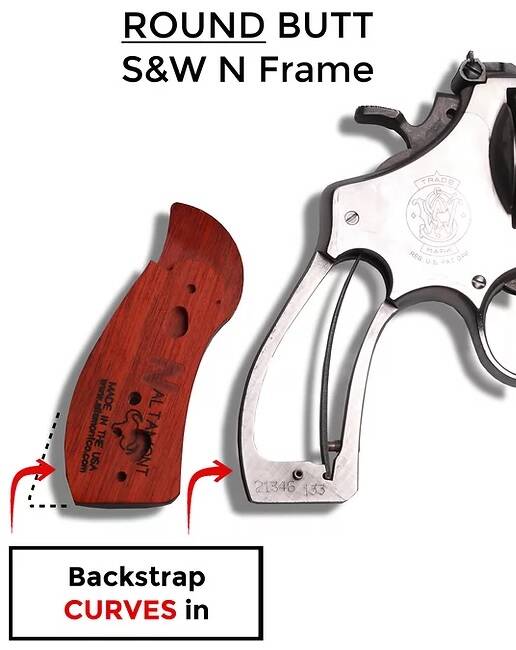

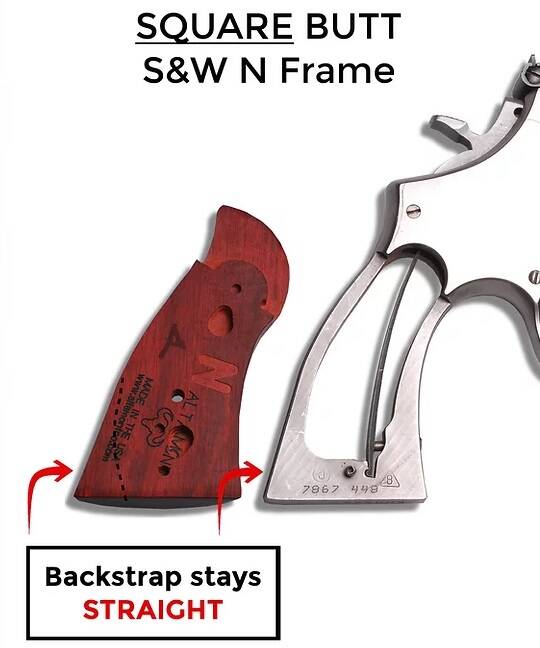

Dit wapen is uitgevoerd met een round butt frame. De Amerikanen zeggen het volgende hierover:

The round butt is a good choice for fast-handling defense revolvers.
The square butt is best for target revolvers.

De frame verschillen zijn hierboven goed te zien. Aan de buitenzijde via de grepen bepalen of het een round butt of square butt frame is, is lastig want er zijn ook conversion grepen in de handel. Zo heb je square butt grepen die passen om een round butt frame.

Welke bout ook losgedraaid moet worden, altijd de best passende bit daarvoor nemen.

De Hogue rubber monogrip gedemonteerd. Er is goed zicht op het round butt frame van de Smith & Wesson revolver.
Dit wapen is net als het Model 29 in kaliber .44 Magnum voorzien van het zwaarste frame, het N- frame.

De zijden van de bevestigingsclip (stirrup) om beurten over de pin buigen en afnemen.


2- Cilinder en scharnier (cylinder assembly) als geheel uitnemen.

Eerst de voorste borgbout (yoke screw) met bit 180-3 (4,6 x 0,8 mm) losdraaien en uitnemen. Wapen omdraaien, de loop iets omhoog houden en vervolgens de trommel ontgrendelknop bedienen en de trommel openklappen.

De cilinder kan inclusief scharnierpunt (yoke)  als geheel voorzichtig naar voren schuivend uit het frame genomen worden.
Let op, de cilinder zo draaien dat het niet het frame van het wapen raakt. Bij een fluted cilinder is dit iets makkelijker afschuiven dan een non fluted type.
Extra informatie:
Bij oudere modellen S&W revolvers was een verend los busje gekoppeld aan de voorste borgbout wat kon zoekraken.
De nieuwere modellen hebben een verend onderdeel vast aan het boutje gekoppeld, zoals te zien in ons voorbeeld.

De voorste borgbout met verende plunjer is gedemonteerd.
Niet alleen wordt de zijplaat ermee aan de voorzijde vastgezet, het is ook de borging van de scharnieras.

Trommel openklappen en deze voorzichtig naar voren uit het frame schuiven.
Let op voor beschadigingen, de speling tussen het frame en de cilinder is minimaal.

De "cylinder assembly" is uit het frame geschoven.
Het wapentype is duidelijk zichtbaar op het frame maar het serienummer is zwart afgedekt.

Het is mogelijk om de stappen 1 en 2 om te draaien. Men zou kunnen beginnen om de trommel als eerste te demonteren en daarna pas de rubberen greep. Dat is aan u om dit te beslissen.


3- Cilinder (cylinder) van het scharnier (yoke) schuiven.
De cilinder kan zonder verdere ingrepen zo vanaf het scharnier worden geschoven.
Indien gewenst kan later ook de cilinder verder gedemonteerd worden (zie actie 14 in dit artikel).

De beide onderdelen zijn van elkaar afgeschoven.
Verder demonteren komt later aan bod omdat dit niet altijd nodig is om te doen.

4- De zijplaat (side plate) verwijderen.
De zijplaat is vastgezet met drie boutjes en de eerste was al bij actie 2 uit het wapen genomen.
De andere twee boutjes van de zijplaat met bit 150-4 (3,9 x 0,9 mm) losdraaien en uitnemen.
De zichtbare voorste bout (plate screw) van de twee is bolvormig en de niet zichtbare (door de greep bedekt) is vlak.
Het wapen bij de loop vastnemen met de zijplaat naar boven gericht. Daarna licht tikken met een kunststof hamer op het frame zodat de zijplaat vanzelf eraf komt. Nooit wrikken met een schroevendraaier.

De twee boutjes losdraaien en uitnemen en de zijplaat kan eraf.

Dat gaat op een speciale manier: Wapen in linkerhand houden zoals op de foto en met een kunststof hamer op het frame tikken (bij de rode pijl). De zijplaat komt door de reactiekracht vanzelf los en kan afgenomen worden.

De zijplaat is eraf en er is nu goed zicht op het mechaniek van de revolver.

5- Haanveiligheid (hammer block / hammer safety) verwijderen.
Is de zijplaat eraf dan kan een los onderdeel, de hammer block oftewel de hammer safety direct uitgenomen worden.
Dit onderdeel voorkomt afgaan van een schot als de trekker niet wordt gebruikt.
Extra informatie:
Een transfer bar van Ruger vult de ruimte op tussen haan en slagpin om het schot te doen afgaan. Bij een Smith & Wesson revolver wordt de blokkering juist weggenomen zodat de haan geheel naar voren kan bewegen. Bijzonder die verschillen.

Nadat de zijplaat is afgenomen kan de hammer safety zo uitgenomen worden.
Let op, de foto laat de exacte positie van de safety zien die nodig is om de plaat weer te plaatsen.

De zijplaat met zicht op de binnenzijde. De gefreesde smalle sleuf is voor de hammer safety.
Op deze en de volgende foto is de al eerder gedemonteerde clip (stirrup) van de rubberen greep nog te zien.

De hammer safety is uit het wapen maar ligt ter verduidelijking in de zijplaat.

6- Bladveer (main spring) van de haan (hammer) demonteren.
De hoofdveer uitnemen door eerst de bout (tension screw) waarmee de voorspanning wordt ingesteld met bit 210-4 (5,3 x 0,9 mm) losdraaien. Deze bout hoeft niet helemaal uitgedraaid te worden. Wil men de exacte positie en spanning later weer handhaven dan is tellen van het aantal slagen losdraaien of meten met de digitale schuifmaat de beste oplossing.
Is de bout eruit of spanningvrij teruggedraaid dan kan de hoofdveer van de haanbevestiging (stirrup) worden  gehaald en aan de onderzijde zijdelings uit het frame worden genomen.

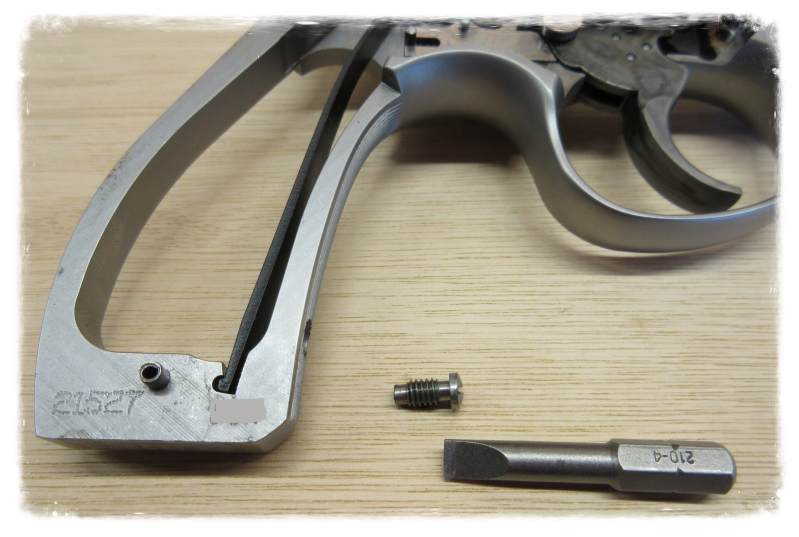

De "tension screw" samen met passende bit 210-4. De bladveer kan nu uitgenomen worden.


De standaard bladveer kan indien gewenst worden vervangen door een speciaal vervaardigde.
Deze zijn te verkrijgen bij de W.C. Wolff  Company. Het is een zogenaamde "Power Rib Mainspring".

7- De haan compleet (hammer assembly) demonteren.
Eerst de cilinder ontgrendelstang (bolt) naar achteren duwen (rode pijl) d.m.v. de ontgrendelknop (thumbpiece) van de cilinder zodat de achterkant van de haan vrij kan scharnieren, zie de rode lijnen.
Daarna de haan iets spannen en vasthouden en de trekker naar achteren bewegen.
Dat is de goede positie om de haan uit het wapen te nemen. De haan wordt naar boven toe van de as (hammer stud) getild.

De haan is uiteraard verder te demonteren maar is vaak onnodig om te doen. Maar mocht het een keer nodig zijn dan wordt het artikel hiermee aangevuld.

Extra informatie over de haan (hammer).
Dit wapen is uitgerust met een slagpin aan de haan. In de VS wordt dit vaak weergegeven als een Hammer Mounted Firing Pin (HMFP). Daarnaast kent Smith & Wesson ook een Frame Mounted Firing Pin (FMFP).

Deze S&W is uitgerust met een Hammer Mounted Firing Pin.

Waarom deze wijziging?
Smith & Wesson doet niet zomaar iets en als we kijken naar de concurrentie (Ruger), die hebben al heel lang een slagpin in het frame. Technisch gezien is het ook beter. Een uitleg is op zijn plaats.

Een Hammer Mounted Firing Pin is dus gemonteerd op de haan. De haan roteert om zijn as en de slagpin, die aan de uiterste buitenkant zit van de haan maakt dan ook een cirkelvormige beweging. Deze cirkelvormige beweging is nog gaande als het slaghoedje geraakt wordt. Iets wat schuin staat raakt iets wat recht staat dus is er altijd een beetje wrijving en buiging bij inslag. Men heeft dat ooit proberen te elimineren door deze slagpin verend op te hangen.
Verkort weergegeven: Een radiale beweging moet opeens overgaan in een lineaire beweging en dat is lastig bij een gekoppeld onderdeel, vandaar de verende ophanging. In de VS spreekt men van:

radial vs. linear movement


Dat is in het geheel niet aanwezig bij een Frame Mounted Firing Pin (FMFP).

Deze compacte slagpin zit al kaarsrecht in het frame en staat volledig recht voor het slaghoedje.
De haan valt hier tegenaan en de slagpin gaat recht naar voren toe naar het slaghoedje.
Technisch gezien is dus een FMFP een beter ontwerp waar buiging en dus ook wrijving geen rol meer speelt.

Een ander voordeel is het vervangen van de slagpin, een frame versie wordt door gebruikers als simpeler ervaren.
Een ander voordeel, het droog vuren van het wapen zal zelden een slagpin breuk opleveren.

8- Trekker rebound (trigger rebound slide assembly) demonteren.
De rebound slide assembly kan aan de linkerzijde naar boven toe gedemonteerd worden. Let op de veer, deze is sterk en moet wel goed opgevangen worden. Een schroevendraaier kan gebruikt worden maar ook een speciaal stukje gereedschap is verkrijgbaar. Het is een soort vorkje en daarmee wordt de veer ingedrukt en zo omzeilen we de blokkeerpin.
Veer en geleidepin kunnen daarna uit de rebound behuizing geschoven worden.

De pin is er voor de uitlijning van de veer. Deze pin heeft een bolle en een vlakke kant. De vlakke kant naar achteren gericht monteren.
Extra informatie:
Het woord “rebound” betekent terugwerken.

De "rebound" kan men het beste aan de achterzijde iets omhoog werken met behulp van een vlak plaatje, in dit geval een breekmesje. Daarna de veer indrukken met een schroevendraaier en het onderdeel verder oplichten.
Kijk uit voor uitschieten, er staat een
behoorlijke spanning op de veer.

Rebound assembly in onderdelen: behuizing, veer (trigger return spring) en geleidepin.
Bij tunen van het wapen wordt vaak deze veer ook vervangen door een speciale Wolff versie.
Standaard is de veer ongeveer 18 pounds maar is een 12 t/m 16 pound in de handel verkrijgbaar.

Wil men het professioneel demonteren, de firma Brownells levert een tool maar ook de firma Wheeler kan hem leveren.
De Wheeler engineering tool 706-434. Indrukken van de veer en uitnemen van de rebound is dan een stuk eenvoudiger.
Een video bekijken over de uitleg van de demontage van de rebound door Jerry Miculek, klik hier.

9- Complete trekkergroep (trigger assembly) demonteren.
De transporteur (hand) van de trommel naar achteren duwen, zie rode pijl. Er is nu geen spanning meer op de trekker. De gehele trekker kan naar boven toe van de as (trigger stud) afgeschoven worden.

Let op de kleine plunjer (witte pijl) welke in contact staat met de kopse kant van de rebound behuizing.
Dit is ook de juiste  positie als straks de rebound weer gemonteerd moet worden.

De "trigger assembly" is uit het wapen genomen. Verder demonteren kan natuurlijk altijd indien het nodig is.


Mocht men besluiten om de cilinder transporteur (hand) te demonteren van de trekker, dan goed opletten. De transporteur kan zo afgenomen worden maar kijk eerst voordat u dit doet in de trekkergroep. Daar is namelijk een kleine torsieveer zichtbaar. Deze veer is opgesloten en kan dus niet weg maar wel zal hij bij uitnemen van de transporteur ontspannen. En om hem dan weer te monteren is een heel andere zaak. Dan mis je een hand en kan de trekker het beste in leer in de bankschroef geklemd worden. De torsieveer tegen de kracht indrukken en dan de transporteur inbrengen.

Binnenin de trekkergroep is een torsieveer (hand torsion spring) zichtbaar.
De transporteur (hand) scharniert om de dikke as (rode pijl). De veerkracht werkt op de dunnere as (witte pijl).

10- Trommelblokkering (cylinder stop) demonteren.
De trommelblokkering eerst naar beneden duwen uit de sleuf (rode pijl) en daarna met een niet scherp onderdeel (vlak pincet of hele slanke punttang) deze omhoog tillen. Let op, aan de voorzijde van dit onderdeel is een kleine veer (cilinder stop spring) zichtbaar. Goed opletten met demonteren, hij is zo gevlogen.

Van binnenuit de trommelblokkering (cylinder stop) naar beneden drukken, zie rode pijl.
Dan pas kan het omhoog van de as afgeschoven worden.

En zo ziet het onderdeel wat de trommel blokkeert eruit. Uiteraard kan de veer nu zo uitgenomen worden.

11- Trommel ontgrendelingsknop (thumbpiece) demonteren.
Draai met bit 210-4 (5,3 x 0,9 mm) de moer met sleufkop (thumbpiece nut) van de cilinder- ontgrendelingsknop (thumbpiece) los. De ontgrendelingsknop kan afgenomen worden.

Thumbpiece en sleufkop dopmoer van de trommel- ontgrendeling.

12- Transportstang (bolt) van de trommelontgrendeling demonteren.
De bolt iets naar achteren schuiven tegen de veerdruk in en aan de voorzijde iets liften. Hij kan nu uit het frame genomen worden. Let op de veer en de pin aan de achterzijde tijdens uitnemen, die kunnen zo wegschieten.

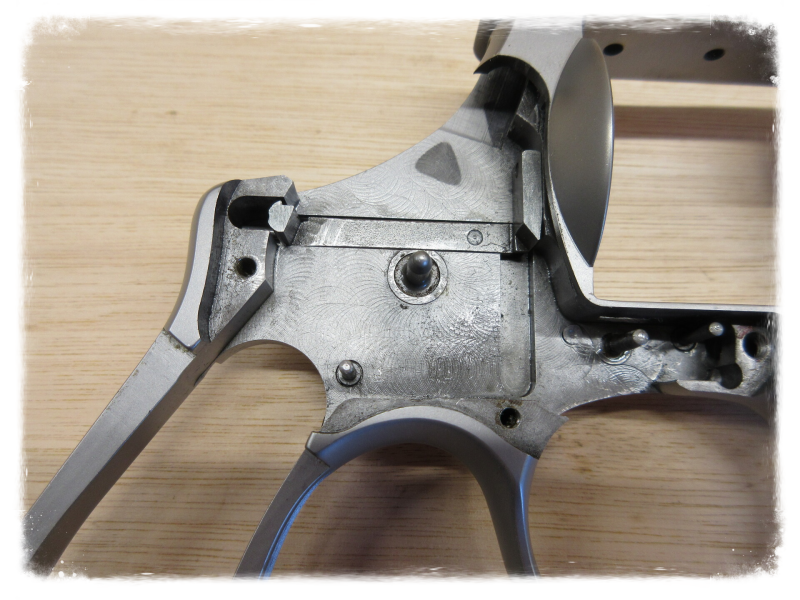

De transportstang (bolt) in ontspannen situatie.

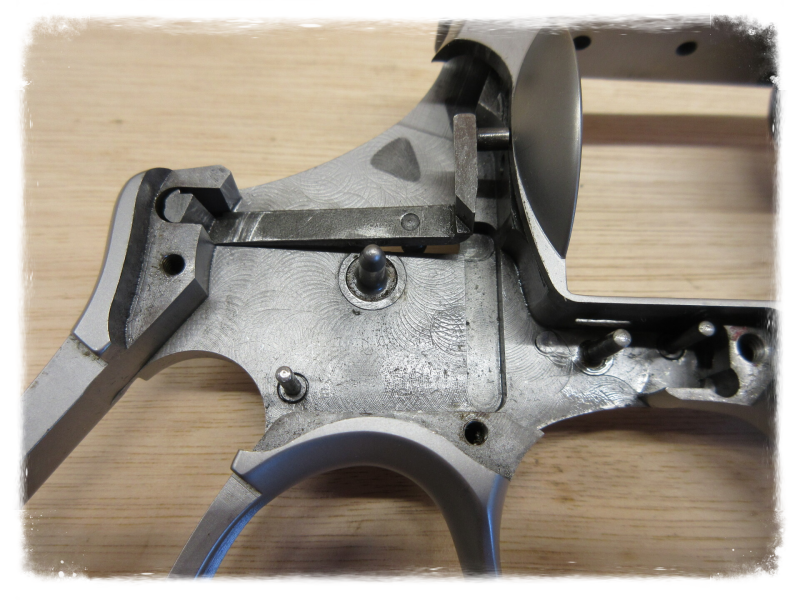

De transportstang (bolt) tegen de veerdruk in naar achteren gedrukt en gereed om uit te nemen.

De bolt naast het wapen met de kleine veer en stift.

13- Vizier (rear sight assembly) demonteren.
Met bit 150-3 het boutje aan de voorzijde van het vizier demonteren. Daarna het vizier voorzichtig naar achteren toe uit het frame schuiven. Let op, er is een klein vierkant blokje aanwezig welke strak in het frame schuift.
Deze handeling zou ook helemaal naar voren geplaatst kunnen worden en op nummer 1 kunnen staan. Veel liefhebbers beschermen de richtmiddelen het liefst bij een demontage van het wapen en starten met het demonteren van dit onderdeel.

De mooie strakke keep van de Smith & Wesson revolver.

Er zijn drie schroefdraad gaten te zien in de brug van het wapen.
Deze extra gaten zijn geplaatst voor het monteren van een ander richtmiddel (optisch).

De vierkante draaibare nok aan de onderzijde van de keep schuift uit het frame.
 Bij monteren dus goed opletten en deze in lijn brengen met het frame.

14- Uitwerper (extractor assembly) demonteren.
Eerder gaven we aan dat ook de trommel verder gedemonteerd kan worden. Normaal gesproken niet nodig maar we laten het u toch even zien. Eventueel hadden we dit direct na actie 2 kunnen laten zien.
De trommel of cilinder was al van het scharnier (yoke) afgeschoven. En hoe nu verder?

In Amerikaans weergegeven: "Cylinder and extractor rod".

Verder demonteren is makkelijk. Klem de uitwerpstang oftewel extractoras tussen een paar stukjes leer in de bankschroef. en draai deze stevig aan. Draai vervolgens met de hand de cilinder rechtsom.
Komt de as los, dan verder met de hand uitdraaien en alle onderdelen uitnemen.

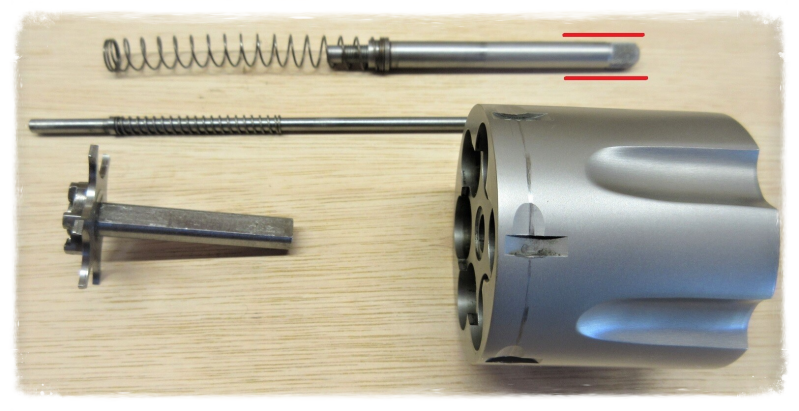

Extractor rod met veer en busje, center pin met veer, extractor en trommel.
De rode lijnen geven aan waar geklemd moet worden in de bankschroef.

Nogmaals de onderdelen van de trommel maar nu is het geleidebusje beter te zien.

Full moon clips
Veel double action revolverschutters gebruiken speed- of jetloaders voor hun wapen. Een fantastisch hulpmiddel om de cilinder snel te laden met munitie. De speedloader werkt d.m.v. valgewicht maar de jetloader werkt onder veerdruk en geniet de voorkeur voor het nog snellere werk.
Onze revolver wordt op een andere manier snel geladen, met behulp van full moon clips. Dat zijn verenstalen clips waar de patronen in worden geklemd. Even voor de goede orde, we gebruiken in een Model 625-4 pistoolmunitie, in dit geval de patroon .45 ACP. En om deze pistoolpatronen goed te kunnen laden worden ze vooraf in de clip geklemd. De gehele clip verdwijnt dus in de cilinder. De full moon clip neemt de taak over van de rand van de revolverpatroon en hangt zo in de cilinder. De extractor zou anders geen grip hebben op de hulzen, ze missen immers een rand. Bij ontladen duwt de uitwerper (extractor) razendsnel de clip met de lege hulzen erin geklemd uit de cilinder en kan een verse clip worden ingebracht. Een snelle 625 schutter heeft dus veel van deze clips op voorraad.
Het mooie van dit wapen is dat het prachtig te combineren is met een 1911 pistool in kaliber .45ACP.
Extra informatie:
De aanduiding ACP betekent Automatic Colt Pistol.

Full moon clips verkrijgbaar in blauw en nikkel uitvoering van het merk Wilson Combat.

Een Smith & Wesson Model 625-JM van het Performance Center met een reeks geladen full moon clips.
Dit wapen heeft een verkorte trommel. Voor meer informatie over dit wapen, klik hier

Laden (erin klikken) en ontladen van de full moon clips.
De patronen met de hand in de clip duwen kan zwaar gaan, zeker als de clips nog nieuw zijn. Maar ze eruit halen is nog lastiger. Het zijn prachtige dingen en ze werken super maar zowel insteken als eruit halen van respectievelijk de munitie en de lege hulzen moet u nooit met de hand doen tijdens de schietsessie. Neem maar genoeg clips mee en ontlaad deze thuis met een speciaal stukje gereedschap.
Hoe dit in zijn werk gaat kunt u goed zien in de volgende video. Klik hier om dit te openen.

De 625 geladen met 6 stuks  .45ACP patronen. Men kan snel laden maar ook heel snel ontladen.

De patronen kunnen ook zonder de moon clips geplaatst worden in de cilinder en natuurlijk ook afgevuurd. De cilinder heeft zes kamers, enigszins gelijk aan een pistoolkamer. Maar dan is snel ontladen na de serie daarna niet mogelijk. De extractor pakt de hulzen niet door het gemis van de rand. Wel kunnen ze met de hand per stuk worden uitgenomen door met de nagel in de groef ze op te lichten. Niet echt handig maar het is mogelijk als men de clips heeft vergeten mee te nemen.

Dit maakt het duidelijk. De hulzen en de moon clip worden door de extractor tegelijk uit de cilinder gedrukt.

Nawoord van de auteurs.
Een artikel over een bepaald onderwerp is nooit echt af. Opeens is er een aanvulling nodig om iets nog duidelijker weer te geven. Dit groeidocument kan daarom gewijzigd worden indien nodig maar dan wordt er een tweede datum bij geplaatst.
We hopen zo een bijdrage te hebben geleverd om wat meer inzicht te geven in de revolvertechniek van het merk Smith & Wesson.
En voor degene die het nog niet wisten, er is wel degelijk een link met dit merk en onze lever action wapens. Horace Smith en Daniel B. Wesson waren vanaf het allereerste begin betrokken bij de ontwikkeling van het lever action wapen.

Twee modellen lever action pistolen en beiden geproduceerd door Smith & Wesson.
